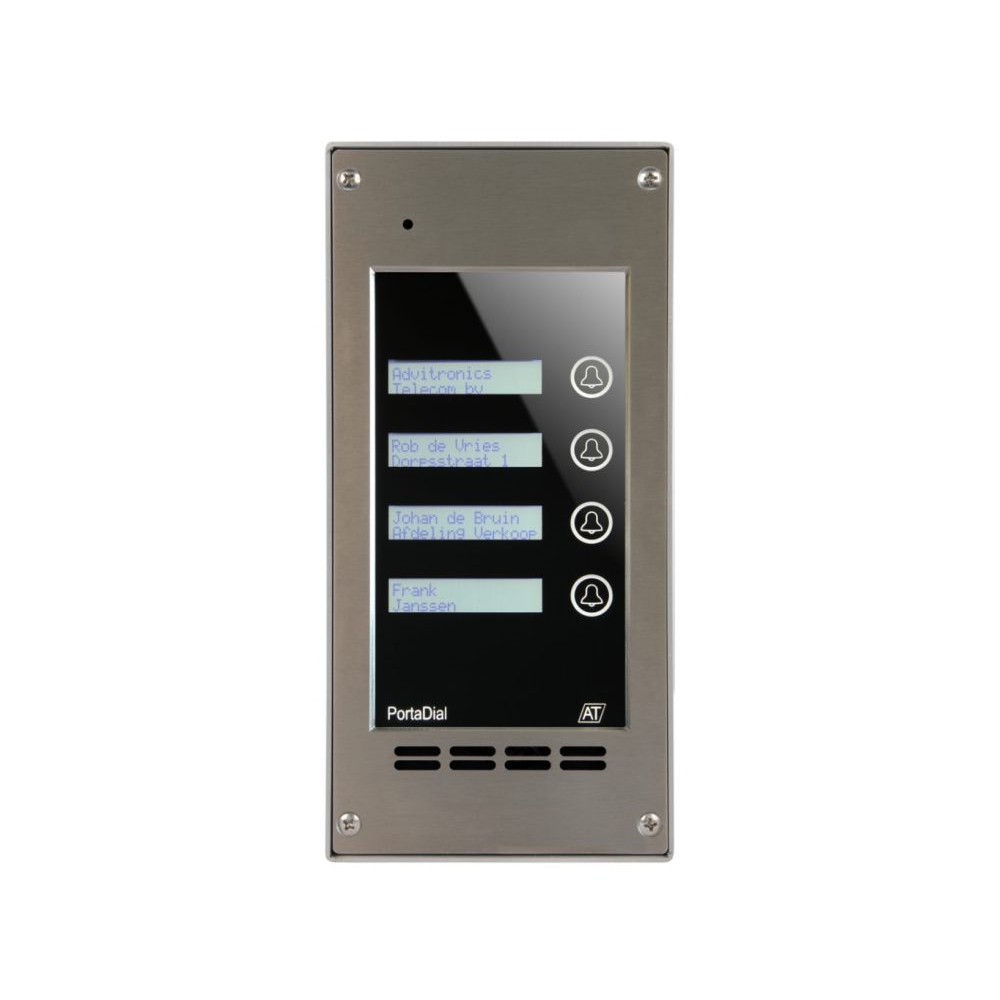

PortaDial PortaVision Touch 1B Color
De PortaDial Touch Type 1B Vision is de nieuwste deurtelefoon in het PortaDial assortiment.
Dit betreffende model is voorzien van vier capacitieve drukknoppen, vier lcd display en tevens kleurencamera.
De analoge kleurencamera wordt uitgevoerd door middel van een BNC connector.
Het lcd display is vrij programmeerbaar; standaard voorzien deze int 2×16 karakters. Het is mogelijk om beide regels tot 1 regel (1×16) te combineren waardoor de letters groter zijn.
Deze deurtelefoon kan worden aangesloten op de volgende Interface:- Interface Type 8 Touch
De Interface Type 8 Touch heeft ongeveer dezelfde kenmerken als de standaard Interface Type 8.
Er kan per drukknop een nummerreeks (van maximaal 8 telefoonnummers) geprogrammeerd worden alsmede diverse meldteksten en extra uitgebreide functies.
Standaard wordt deze deurtelefoon als inbouw model geleverd.
Door er een RVS opbouwrand bij te bestellen kan deze op de juiste manier tegen bijvoorbeeld een muur worden geplaatst.
Hiervoor zijn er twee opbouwranden beschikbaar namelijk een gestraalde en geborstelde opbouwrand.
Er kan ook een inbouwframe geleverd worden. Deze kan bijvoorbeeld tijdens de bouw alvast geplaatst worden door de aannemer.
De deurtelefoon kan er vervolgens op een later tijdstip zonder problemen in afgemonteerd worden.
- 1xCAT5 (8 aders benut) richting de Interface Type 8 Touch. maximaal 100 meter
- BNC female uitgang t.b.v. analoog videosignaal (coax kabel, maximaal 15 meter)
De toegepaste analoge camera heeft een BNC connector uitgang voor een coax kabel.
Deze kan in de praktijk maximaal 15 meter lang zijn en gaat dan direct naar een monitor/ip-video-converter/versterker.
Bij de gerelateerde producten lijst staan de verwijzingen naar de monitor, ip-video-converter en versterker.
De analoge camera is continue actief zodra de voedingsadapter aangesloten wordt. In de Interface Type 8 Touch kan relais 2 als camera contact worden ingesteld; dit houdt in dat dit relais alleen tijdens de verbinding bekrachtigd blijft.
Op deze manier kan het videosignaal of de voedingsadapter van de camera geactivereerd worden. De interface dient dan natuurlijk wel dicht bij de deurtelefoon geplaatst te worden.
